Главная » Продукция » Кабели для промышленной сети ProfiBus-DP » КГПпЭП 1х2х0,78

КГПпЭП 1х2х0,78

Описание
Характеристики
Вес, диаметры

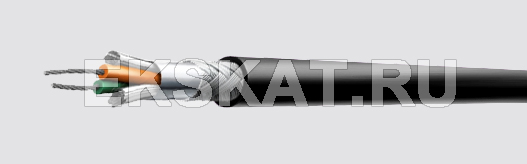

Элементы конструкции

Пары с многопроволочными медными лужеными жилами диаметром 0,78 мм
Изоляция - пористый полиэтилен
Экран - алюмолавсановая лента
Оплетка - медные луженые проволоки плотностью не менее 55%
Оболочка - светостабилизированный полиэтилен

Область применения

Кабели симметричные для систем промышленной автоматизации технологических процессов и сетей передачи, построенных в соответствии со стандартом PROFIBUS EN 50170. Кабели КГПпЭП прокладываются на открытом воздухе, в кабельных канализациях, коллекторах, частично затапливаемых помещениях.

Волновое сопротивление при частоте 1 МГц, Ом:	150 ± 15
Омическая асимметрия жил в паре, не более, %:	3
Электрическая емкость пары, пФ/м:	30,0
Электрическое сопротивление жилы постоянному току, Ом/км:	57,0
Электрическое сопротивление экрана постоянному току, Ом/км:	12,2

Массогабаритные и эксплуатационные параметры

Марка кабеля

Наружный размер, Dн, не более, мм

Мин. радиус изгиба, мм

Расчетная масса 1 км, кг

Диапазон рабочих температур, °С

Срок службы, не менее лет

КГПпЭП 1х2х0,78

8,6

10 Х Dн

допускается
однократно

7 Х Dн

62,6

монтаж:
–20 ÷ 50

эксплуат.:
–60 ÷ 70
