КМПЭВнг-LS |

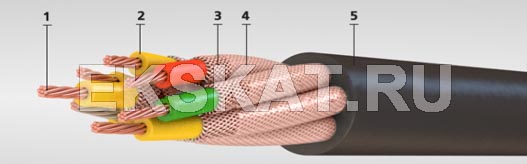

Элементы конструкции
- Медные многопроволочные жилы (жилы скручены между собой концентрическими повивами в разные стороны).
- Изоляция - полиэтилен.
- Экран жилы - медные проволоки.
- Полиэтилентерефталатная лента.
- Оболочка - ПВХ-пластикат пониженной горючести с низким газо- и дымовыделением.
Область применения
Кабели КМПЭВнг-LS предназначены для работы в цепях сигнализации, управления и связи, для межприборных соединений при переменном напряжении до 500Вт. Кабели устойчивы к воздействию горюче-смазочных материалов и жидкости ПГВ, не распространяют горение. Должны быть защищены от прямого воздействия солнечной радиации и механических повреждений.
| исло жил, сечение, мм2 | Номинальный наружный диаметр, мм | Расчетная масса, кг/км |
| КМПЭВнг(A)-LS | КМПЭВнг(A)-LS | |
| 1 х0,35 | - | - |
| 2 х0,35 | 6,4 | 54 |
| 3 х0,35 | 6,7 | 66 |
| 4 х0,35 | 7,2 | 79 |
| 7 х0,35 | 8,4 | 117 |
| 10 х0,35 | - | - |
| 12 х0,35 | 11,3 | 200 |
| 14 х0,35 | 11,8 | 225 |
| 19 х0,35 | 13 | 284 |
| 24 х0,35 | 15 | 351 |
| 27 х0,35 | 15,3 | 387 |
| 30 х0,35 | - | - |
| 37 х0,35 | 17 | 497 |
| 52 х0,35 | 20,4 | 704 |
| 1 х0,5 | - | - |
| 2 х0,5 | 6,64 | 58 |
| 3 х0,5 | 7 | 72 |
| 4 х0,5 | 7,5 | 86 |
| 7 х0,5 | 8,7 | 128 |
| 10 х0,5 | - | - |
| 12 х0,5 | 11,8 | 220 |
| 14 х0,5 | 12,3 | 247 |
| 19 х0,5 | 13,6 | 314 |
| 24 х0,5 | 15,7 | 389 |
| 27 х0,5 | 16 | 426 |
| 30 х0,5 | - | - |
| 37 х0,5 | 18,4 | 582 |
| 52 х0,5 | 21,4 | 783 |
| 1 х0,75 | - | - |
| 2 х0,75 | 7,06 | 67 |
| 3 х0,75 | 7,41 | 83 |
| 4 х0,75 | 8,01 | 101 |
| 7 х0,75 | 9,37 | 152 |
| 10 х0,75 | - | - |
| 12 х0,75 | 12,7 | 261 |
| 14 х0,75 | 13,3 | 294 |
| 19 х0,75 | 14,6 | 375 |
| 24 х0,75 | 17,5 | 492 |
| 27 х0,75 | 17,9 | 538 |
| 30 х0,75 | - | - |
| 37 х0,75 | 19,9 | 699 |
| 52 х0,75 | 23,2 | 943 |
| 1 х1,0 | - | - |
| 2 х1,0 | 7,8 | 80 |
| 3 х1,0 | 8,2 | 101 |
| 4 х1,0 | 8,9 | 123 |
| 7 х1,0 | 11 | 206 |
| 10 х1,0 | - | - |
| 12 х1,0 | 14,1 | 336 |
| 14 х1,0 | 14,8 | 366 |
| 19 х1,0 | 16,4 | 470 |
| 24 х1,0 | 19,6 | 615 |
| 27 х1,0 | 20,1 | 675 |
| 30 х1,0 | - | - |
| 37 х1,0 | 22,3 | 881 |
| 52 х1,0 | 26,9 | 1252 |
| 1 х1,5 | - | - |
| 2 х1,5 | 8,76 | 99 |
| 3 х1,5 | 9,23 | 127 |
| 4 х1,5 | 10,06 | 157 |
| 7 х1,5 | 12,52 | 263 |
| 10 х1,5 | - | - |
| 12 х1,5 | 16,2 | 418 |
| 14 х1,5 | 17,6 | 501 |
| 19 х1,5 | 19,5 | 644 |
| 24 х1,5 | 22,6 | 798 |
| 27 х1,5 | 23,2 | 879 |
| 30 х1,5 | - | - |
| 37 х1,5 | 26,6 | 1208 |
| 52 х1,5 | 31,1 | 1636 |
