ВВГЭ |

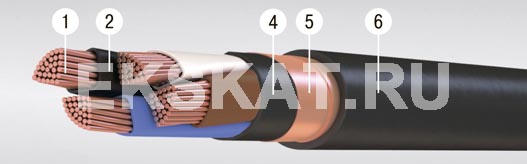

Элементы конструкции:
1. Медная токопроводящая жила 1 или 2 класса:
- однопроволочные: сечение жил: 1,5 – 50 мм2.
- многопроволочные: сечение жил: 16 – 800 мм2.
- количество жил: 1: сечение жил: 1,5 – 800 мм2.
- количество жил: 2, 3, 3+1, 4, 5: сечение жил: 1,5 – 240 мм2.
2. Изоляция из ПВХ пластиката.
Цветовая маркировка жил: серый или натуральный, коричневый, черный, синий, зелено-желтый.
3. Заполнитель из ПВХ пластиката или жгут из полипропиленовых волокон (допускается без заполнителя в кабелях сечением жил до 16 мм2 включительно);
4. Внутренняя оболочка из ПВХ пластиката, выпрессованная с заполнением наружных промежутков между жилами;
5. Экран из медных лент или медных проволок, скрепленных медной лентой;
6. Наружная оболочка из ПВХ пластиката.
| Количество и сечение жил, шт х кв.мм | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| ВВГЭ-1 | ||
| 1x16/16 | 418 | 13,5 |
| 1x25/25 | 622 | 16,8 |
| 1x35/35 | 809 | 17,8 |
| 2x16/16 | 923 | 23,9 |
| 2x25/25 | 1270 | 26,1 |
| 2x35/35 | 1612 | 28,1 |
| 2x50/50 | 2119 | 31,1 |
| 3x16/16 | 1086 | 24,9 |
| 3x25/16 | 1429 | 27,4 |
| 3x25/25 | 1518 | 27,4 |
| 3х35/16 | 1767 | 29,5 |
| 3х35/35 | 1945 | 29,5 |
| 3х50/25 | 2278 | 32,8 |
| 3х50/50 | 2509 | 32,8 |
| 3х70/35 | 3044 | 36,3 |
| 3х70/70 | 3364 | 36,3 |
| 3х95/50 | 4001 | 39,7 |
| 3х95/95 | 4431 | 41,9 |
| 3х120/70 | 4931 | 42,3 |
| 3х120/120 | 5465 | 44,9 |
| 3х150/70 | 5857 | 45,7 |
| 3x150/150 | 6643 | 48 |
| 3x185/95 | 7214 | 51,6 |
| 3x185/185 | 8036 | 51,6 |
| 3x240/120 | 9274 | 57,2 |
| 4x16/16 | 1285 | 26,8 |
| 4x25/16 | 1722 | 29,5 |
| 4x25/25 | 1811 | 29,5 |
| 4х35/16 | 2154 | 31,9 |
| 4х50/25 | 2850 | 36,3 |
| 4х70/35 | 3769 | 39,5 |
| 4х95/50 | 4996 | 43,3 |
| 4х120/70 | 6211 | 46,7 |
| 4х150/70 | 7377 | 49,9 |
| 4x185/95 | 9127 | 56,4 |
| 4x240/120 | 11703 | 62 |
