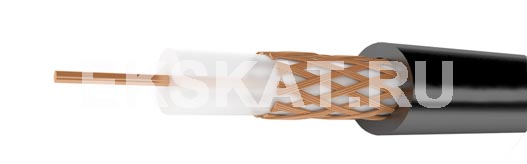

РК 75-1.5-31 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Коэффициент затухания при частоте не более:
- 200 МГц — 0,34 дБ/м;
- 1000 МГц — 0,90 дБ/м;
Область применения
Кабель предназначен для передачи низкочастотных сигналов в системах виброметрии и виброиспытаний.
| РК 75-1,5-31 | ||||
| Элементы конструкции: | ||||
|---|---|---|---|---|
| Внутренний проводник | медная проволока, (номин. диаметр 0,37 мм) | |||
| Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 1,5±0,1 мм) | |||
| Внешний проводник | оплётка из медных проволок номинальным диаметром 0,1–0,12 мм, (плотность оплётки — не менее 70 %) | |||
| Оболочка | светостабилизированный полиэтилен низкой плотности | |||
| Технические параметры: | ||||
| Расчетная масса кабеля, кг/км | 8,7 | |||
| Наружный диаметр кабеля, мм | 2,5+0,3; 2,5–0,1 | |||
| Диапазон температур эксплуатации, ºС | от –40 до +70 | |||
