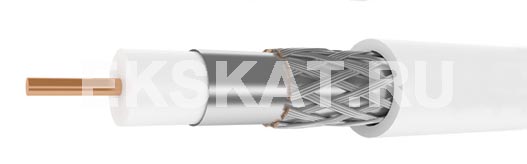

РК 75-1.5-352 |
Электрические параметры
- Волновое сопротивление: 75±3,0 Ом.
- Коэффициент затухания при частоте не более:
- 100 МГц — 0,17 дБ/м;
- 200 МГц — 0,24 дБ/м;
- 500 МГц — 0,40 дБ/м;
- 800 МГц — 0,51 дБ/м;
- 1000 МГц — 0,61 дБ/м;
Область применения
Кабель предназначен для передачи низкочастотных сигналов в системах виброметрии и виброиспытаний.
| РК 75-1,5-351 | РК 75-1,5-352 | |
| Элементы конструкции: | ||
|---|---|---|
| Внутренний проводник | медная проволока, (номин. диаметр 0,37 мм) | |
| Изоляция | пористая, из полиэтилена низкой плотности, (диаметр по изоляции 1,6±0,10 мм) | |
| Внешний проводник | экран фольгированный + оплётка из медных луженых проволок номинальным диаметром 0,10 мм, (плотность оплётки — не менее 48 %) | |
| Оболочка | ПВХ пластикат | светостабилизированный полиэтилен низкой плотности |
| Технические параметры: | ||
| Расчетная масса кабеля, кг/км | 15 | 12 |
| Наружный диаметр кабеля, мм | 3,7±0,15 | 3,7±0,15 |
| Диапазон температур эксплуатации, ºС | от –40 до +70 | от –60 до +85 |
