КПБПнг(А)-FRHF |

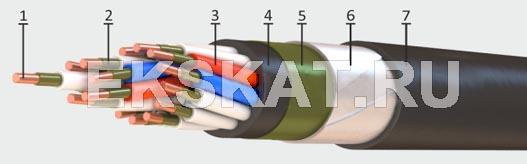

Элементы конструкции:
1 – медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483
2 – термический барьер поверх медной жилы из двух слюдосодержащих лент
3 – изоляция из полимерной композиции, не содержащей галогенов
4 – внутренняя оболочка из полимерной композиции, не содержащей галогенов, выпрессованная обжатием
5 – обмотка из слюдосодержащей ленты
6 – броня из двух стальных оцинкованных лент
7 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения
Силовые и контрольные кабели, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97.
Климатическое исполнение В, категории размещения 3, 4 по ГОСТ 15150-69.
Бронированные кабели применяются для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений при эксплуатации.
| Число и номинальное сечение жил, мм2 | Наружный диаметр, мм | Масса 1 км кабеля, кг |
| 4x1 | 14.8 | 360 |
| 5x1 | 15.8 | 408 |
| 7x1 | 16.8 | 465 |
| 10x1 | 20.3 | 634 |
| 14x1 | 21.7 | 724 |
| 19x1 | 24.2 | 888 |
| 27x1 | 28.1 | 1164 |
| 37x1 | 31.1 | 1414 |
| 52x1 | 35.8 | 2142 |
| 61x1 | 37.8 | 2389 |
| 4x1.5 | 15.3 | 413 |
| 5x1.5 | 16.4 | 471 |
| 7x1.5 | 17.5 | 543 |
| 10x1.5 | 21.2 | 754 |
| 14x1.5 | 22.7 | 880 |
| 19x1.5 | 25.3 | 1094 |
| 27x1.5 | 29.6 | 1454 |
| 37x1.5 | 33.1 | 1838 |
| 52x1.5 | 37.8 | 2491 |
| 61x1.5 | 39.9 | 2791 |
| 4x2.5 | 16.3 | 484 |
| 5x2.5 | 17.4 | 554 |
| 7x2.5 | 18.7 | 652 |
| 10x2.5 | 22.8 | 915 |
| 14x2.5 | 24.8 | 1110 |
| 19x2.5 | 27.3 | 1359 |
| 27x2.5 | 32.4 | 1864 |
| 37x2.5 | 36.6 | 2483 |
| 52x2.5 | 41.1 | 3176 |
| 61x2.5 | 43.8 | 3633 |
| 4x4 | 17.9 | 602 |
| 5x4 | 18.8 | 681 |
| 7x4 | 20.7 | 840 |
| 10x4 | 25.8 | 1220 |
| 14x4 | 27.1 | 1424 |
| 19x4 | 29.8 | 1767 |
| 27x4 | 36.3 | 2596 |
| 37x4 | 40.2 | 3258 |
| 4x6 | 19.1 | 720 |
| 5x4 | 20.1 | 824 |
| 7x6 | 22.2 | 1025 |
| 10x6 | 27.8 | 1496 |
| 14x6 | 29.3 | 1777 |
| 19x6 | 32.7 | 2268 |
| 27x6 | 39.3 | 3261 |
| 37x6 | 44.0 | 4190 |
