ПвБПнг(А)-FRHF |

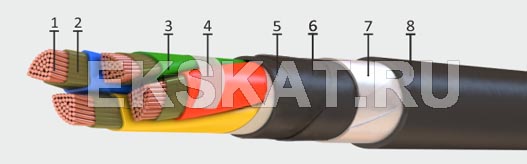

Элементы конструкции:
1 – токопроводящая жила, скрученная из медных проволок (класс 1-2)
2 – термический барьер поверх медной жилы из слюдосодержащей ленты
3 – изоляция из сшитого полиэтилена
4 – скрепляющая лента
5 – внутренняя оболочка
6 – обмотка лентой из негорючего материала
7 - броня из стальной оцинкованной бронеленты
8 – наружная оболочка из полимерных композиций, не содержащих галогенов
Область применения:
Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.
Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).
Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
| Число жил и номинальное сечение, мм2 | Расчетный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
| 2х1.5ок (N) | 16.4 | 455 |
| 3х1.5ок (N, РЕ) | 17.0 | 487 |
| 3х1.5ок | 17.0 | 487 |
| 4х1.5ок (РЕ) | 18.0 | 538 |
| 4х1.5ок (N) | 18.0 | 538 |
| 5х1.5ок (N, РЕ) | 19.2 | 601 |
| 2х2.5ок (N) | 17.2 | 509 |
| 3х2.5ок (N, РЕ) | 17.8 | 545 |
| 3х2.5ок | 17.8 | 545 |
| 4х2.5ок (РЕ) | 19.0 | 615 |
| 4х2.5ок (N) | 19.0 | 615 |
| 5х2.5ок (N, РЕ) | 20.3 | 694 |
| 2х4ок (N) | 18.1 | 575 |
| 3х4ок (N, РЕ) | 18.9 | 631 |
| 3х4ок | 18.9 | 631 |
| 4х4ок (РЕ) | 20.1 | 722 |
| 4х4ок (N) | 20.1 | 722 |
| 5х4ок (N, РЕ) | 21.5 | 812 |
| 2х6ок (N) | 19.1 | 658 |
| 3х6ок (N, РЕ) | 19.9 | 732 |
| 3х6ок | 19.9 | 732 |
| 4х6ок (РЕ) | 21.3 | 845 |
| 4х6ок (N) | 21.3 | 845 |
| 5х6ок (N, РЕ) | 22.9 | 961 |
| 2х10ок (N) | 20.7 | 814 |
| 3х10ок (N, РЕ) | 21.7 | 926 |
| 3х10ок | 21.7 | 926 |
| 4х10ок (РЕ) | 23.3 | 1087 |
| 4х10ок (N) | 23.3 | 1087 |
| 5х10ок (N, РЕ) | 25.5 | 1285 |
| 2х16мк (N) | 24.4 | 1129 |
| 3х16мк (N, РЕ) | 25.6 | 1296 |
| 3х16мк | 25.6 | 1296 |
| 4х16мк (РЕ) | 27.6 | 1534 |
| 4х16мк (N) | 27.6 | 1534 |
| 5х16мк (N, РЕ) | 29.8 | 1796 |
| 2х25мк (N) | 28.6 | 1610 |
| 3х25мк (N, РЕ) | 30.0 | 1869 |
| 3х25мк | 30.0 | 1869 |
| 4х25мк (РЕ) | 32.3 | 2220 |
| 4х25мк (N) | 32.3 | 2220 |
| 5х25мк (N, РЕ) | 35.7 | 2751 |
| 2х35мк (N) | 30.6 | 1921 |
| 3х35мк (N, РЕ) | 32.1 | 2264 |
| 3х35мк | 32.1 | 2264 |
| 4х35мк (РЕ) | 35.1 | 2754 |
| 4х35мк (N) | 35.1 | 2754 |
| 5х35мк (N, РЕ) | 38.4 | 3344 |
| 2х50мк (N) | 33.2 | 2334 |
| 3х50мк (N, РЕ) | 35.7 | 2934 |
| 3х50мк | 35.7 | 2934 |
| 3х50мс | 35.8 | 2961 |
| 4х50мк (РЕ) | 38.6 | 3533 |
| 4х50мк (N) | 38.6 | 3533 |
| 4х50мс (РЕ) | 38.2 | 3560 |
| 4х50мс (N) | 38.2 | 3560 |
| 4х50мс (N, РЕ) | 35.8 | 2961 |
| 5х50мк (N, РЕ) | 41.9 | 4149 |
| 5х50мс (N, РЕ) | 41.3 | 4215 |
| 3х70мс (N, РЕ) | 39.3 | 3733 |
| 3х70мс | 39.3 | 3733 |
| 4х70мс (РЕ) | 41.7 | 4509 |
| 4х70мс (N) | 41.7 | 4509 |
| 5х70мс (N, РЕ) | 45.5 | 5450 |
| 3х95мс (N, РЕ) | 42.3 | 4603 |
| 3х95мс | 42.3 | 4603 |
| 4х95мс (РЕ) | 45.7 | 5712 |
| 4х95мс (N) | 45.7 | 5712 |
| 5х95мс (N, РЕ) | 49.5 | 6871 |
| 3х120мс (N, РЕ) | 46.2 | 5561 |
| 3х120мс | 46.2 | 5561 |
| 4х120мс (РЕ) | 49.1 | 6863 |
| 4х120мс (N) | 49.1 | 6863 |
| 5х120мс (N, РЕ) | 53.9 | 8656 |
| 3х150мс (N, РЕ) | 49.6 | 6573 |
| 3х150мс | 49.6 | 6573 |
| 4х150мс (РЕ) | 53.3 | 8505 |
| 4х150мс (N) | 53.3 | 8505 |
| 5х150мс (N, РЕ) | 58.1 | 10456 |
| 3х185мс (N, РЕ) | 54.5 | 8190 |
| 3х185мс | 54.5 | 8190 |
| 4х185мс (РЕ) | 57.7 | 10183 |
| 4х185мс (N) | 57.7 | 10183 |
| 5х185мс (N, РЕ) | 62.8 | 12405 |
| 3х240мс (N, РЕ) | 59.7 | 10135 |
| 4х240мс (РЕ) | 63.2 | 12661 |
| 4х240мс (N) | 63.2 | 12661 |
| 5х240мс (N, РЕ) | 69.8 | 15389 |
