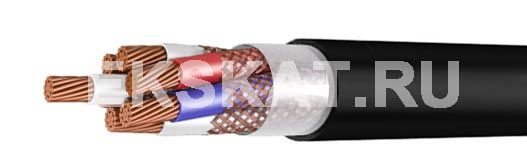

КУГВВЭ |
Элементы конструкции:
- Токопроводящая жила – медные проволоки.
- Изоляция – ПВХ пластикат.
- Экран – оплетка из медных проволок.
- Оболочка – ПВХ пластикат.
Область применения:
Кабели управления и контроля гибкие, предназначены для фиксированного монтажа цепей управления и контроля, работающих при напряжении до 380В переменного тока частоты 50Гц или 500В постоянного тока. Климатическое исполнение УХЛ и Т категории размещения 3 и 4 по ГОСТ 15150-69.
| Число и диаметр жил, шт х кв.мм | Масса кабеля, кг/км | Максимальный наружный диаметр, мм |
|---|---|---|
| КУГВВЭ | ||
| 7х0,35 | 116 | 9,9 |
| 14х0,35 | 192 | 12,8 |
| 24х0,35 | 327 | 17,1 |
| 37х0,35 | 444 | 19,1 |
| 61х0,35 | 692 | 23,9 |
| 7х0,5 | 129 | 10,2 |
| 14х0,5 | 216 | 13,2 |
| 24х0,5 | 368 | 17,7 |
| 37х0,5 | 577 | 19,9 |
| 61х0,5 | 794 | 24,8 |
