КУПЭВ-Пн |

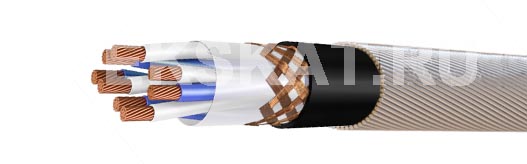

Элементы конструкции
- медные многопроволочные жилы класса 4;
- изоляция из полиэтилена;
- (жилы скручены в пары);
- обмотка полиэтилентерефталатной пленкой ПЭТ-Э;
- общий экран оплеткой или обмоткой из медных проволок (э), либо общий экран обмоткой фольгированной пленкой (эф);
- наружная оболочка из ПВХ пластиката;
- панцирная оплётка из нержавеющих стальных проволок
Область применения
Кабели управления парной скрутки, экранированные, предназначены для работы при номинальном напряжении 250 В переменного тока частоты до 5 кГц и постоянном напряжении до 350 В.
Кабели выдерживают 100 перемоток при радиусе изгиба, равном 5 диаметрам кабеля.
Кабели стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
| Число и диаметр жил, шт х кв.мм | Масса кабеля, кг/км | Максимальный наружный диаметр, мм |
|---|---|---|
| КУПЭВ-Пн | ||
| (2х2х0,35)э | 140 | 10,4 |
| (4х2х0,35)э | 186 | 11,5 |
| (7х2х0,35)э | 244 | 13 |
| (10х2х0,35)э | 302 | 15,6 |
| (14х2х0,35)э | 389 | 17,2 |
| (19х2х0,35)э | 483 | 19,2 |
| (27х2х0,35)э | 610 | 22,2 |
| (37х2х0,35)э | 771 | 24,7 |
| (52х2х0,35)э | 982 | 28,3 |
| (2х2х0,35)эф | 126 | 10,4 |
| (4х2х0,35)эф | 156 | 11,5 |
| (7х2х0,35)эф | 206 | 13 |
| (10х2х0,35)эф | 269 | 15,6 |
| (14х2х0,35)эф | 342 | 17,2 |
| (19х2х0,35)эф | 428 | 19,2 |
| (27х2х0,35)эф | 551 | 22,2 |
| (37х2х0,35)эф | 697 | 24,7 |
| (52х2х0,35)эф | 898 | 28,3 |
| (2х2х0,50)э | 150 | 10,2 |
| (4х2х0,50)э | 204 | 11,9 |
| (7х2х0,50)э | 271 | 13,5 |
| (10х2х0,50)э | 340 | 16,3 |
| (14х2х0,50)э | 440 | 18 |
| (19х2х0,50)э | 550 | 20 |
| (27х2х0,50)э | 700 | 23,2 |
| (37х2х0,50)э | 890 | 25,9 |
| (52х2х0,50)э | 1144 | 29,8 |
| (2х2х0,50)эф | 136 | 10,2 |
| (4х2х0,50)эф | 175 | 11,9 |
| (7х2х0,50)эф | 233 | 13,5 |
| (10х2х0,50)эф | 305 | 16,3 |
| (14х2х0,50)эф | 393 | 18 |
| (19х2х0,50)эф | 493 | 20 |
| (27х2х0,50)эф | 633 | 23,2 |
| (37х2х0,50)эф | 817 | 25,9 |
| (52х2х0,50)эф | 1063 | 29,8 |
